Raspberry Pi Picoで12キーマクロキーボードを設計する|回路と基板

2026年11月17日再編集|過去の制作記録 この記事は初版の実験内容を、新しいNeko Labの形式で読み直せるよう整理したものです。元の公開日・実際に扱った技術・写真・コードは維持し、再検証していない内容は区別します。

ゲームのショートカットキーが増えると、操作を覚えること自体が負担になります。そこで2022年、よく使う入力をまとめられる12キーのマクロキーボードを自作することにしました。

BUILD|何を作るか

Raspberry Pi PicoとCircuitPythonを使う、12個のスイッチを備えた小型キーボードです。構想した基板サイズは10cm四方。まずはスイッチの配置と配線方式を決め、基板メーカーへ渡すデータを準備しました。

設計で決めたこと

キーが12個であればPicoのGPIOを個別に割り当てる構成を検討できます。マトリクス配線より配線を直感的に追いやすい反面、キーが増えれば必要なGPIOも増えるため、用途に合わせて選ぶ必要があります。

TEST|この段階で確かめた範囲

この前編で行ったのは回路・基板の設計と発注準備まで。実際の組み立てや動作確認は後続記事で扱います。回路図と基板の表裏の画像を当時の資料として残します。

RESULT|次につながったこと

設計データを用意し、基板が届いてから組み立てる流れに進みました。続きでは、設計ミスによる作り直しも含めて記録しています。

当時の写真・図面

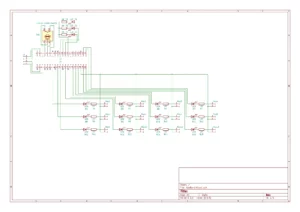

当時作成したマクロキーボードの回路図
当時作成したマクロキーボードの回路図(当時の資料)

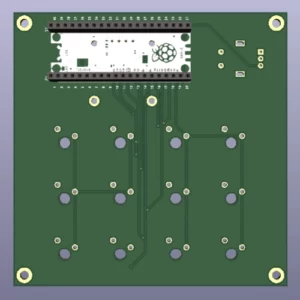

基板の裏面側の設計イメージ
基板の裏面側の設計イメージ(当時の資料)

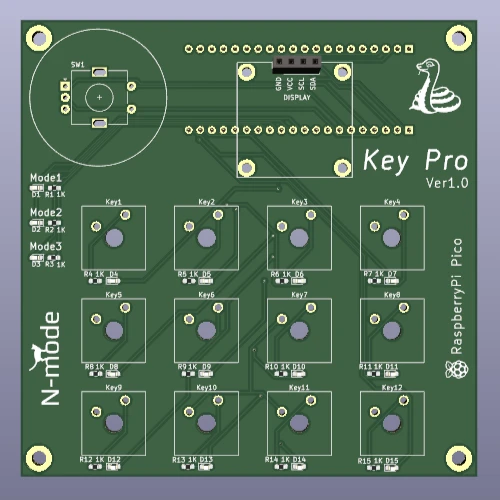

基板の表面側の設計イメージ
基板の表面側の設計イメージ(当時の資料)

2026年時点の注意点

当時の回路構成を紹介する制作記録です。配線・電圧・接続先の適合性を含め、現在の基板での再検証は行っていません。
