焦電センサーとRaspberry Piで在席ログを記録する|勤怠システム試作・前編

2026年11月17日再編集|過去の制作記録 この記事は掲載当時に行った試作・設定を、現在のNeko Labの書き方に合わせて整理したものです。動作を再確認していない手順・コードは参考資料として明記します。

勤怠の記録をつい忘れてしまう。そんな身近な困りごとから、手元にあった焦電センサーをRaspberry Piにつないで、動きを自動記録できないか試したのがこのシリーズの始まりです。

BUILD|動きから記録を作る

焦電センサー(人の動きなどによる赤外線の変化を検出するセンサー)をRaspberry PiのGPIOにつなぎ、Pythonで検出状態を読み取る構成です。当時はGPIO18を使用するコードを書きました。

ルールの設計

元記事では、朝の時間帯に検知したら出勤の候補、日中に一定時間反応がなければ休憩の候補、夕方以降の非検知なら退勤の候補とするルールを考えました。時刻や非検知の継続時間で判定を変え、CSVに記録する発想です。

TEST|どこまで記録できたか

当時の記録にはCSVに日時と状態を書き込むPythonコードと、記録結果の画面を載せています。ただし、検出したのは人の「在席らしさ」であり、特定の従業員本人の勤務実績を確実に識別したわけではありません。

FAIL|当時のコードをそのまま再利用できない理由

今回の見直しではコード内の改行の一部がつながり、Pythonの構文として実行できない箇所が見つかりました。再構成に必要な実機配線・入力条件も手元で未確認のため、元のコードはアーカイブとして残しています。

FIX|作り直すとしたら

センサー検出、時刻判定、記録ファイルの出力を独立した処理に分け、誤検知・検知漏れを評価するのが次の一手です。正式な勤怠管理へ使う場合は、本人による確認・訂正手段とデータ保護も欠かせません。

RESULT|記録を「見やすくする」課題へ

CSVの書き出しを試したところで、今度は毎回ファイルを開く手間が気になりました。次回はブラウザーから一覧を見る画面づくりへ進みます。

掲載当時の写真・設定画面

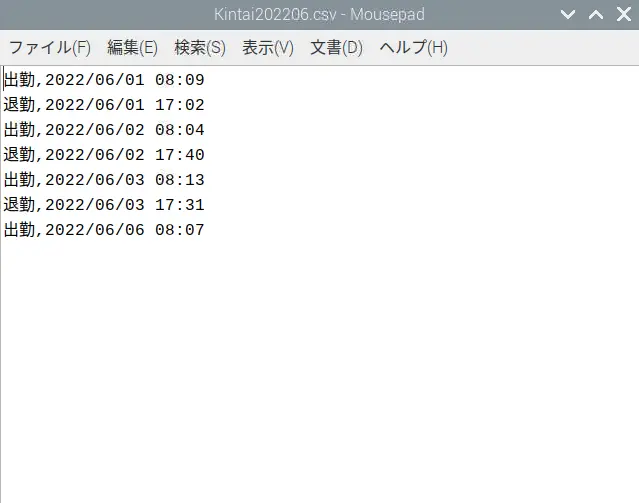

当時のセンサー記録・CSVの表示例
当時のセンサー記録・CSVの表示例(掲載当時の資料)

当時の内容を利用する際の注意

記事中のPythonコードは初版の保存資料です。一部に行の結合があり、実行可能な完成コードではありません。また検出状態を勤務実績と自動的に同一視してはいけません。人の行動データを扱う場合は本人への説明と適切なアクセス制限が必要です。

初版に掲載したコード(アーカイブ)

掲載当時のコードを表示する
#ライブラリ設定
import RPi.GPIO as GPIO
import time
import datetime
import os

#焦電センサ設定
GPIO_PIN = 18
GPIO.setmode(GPIO.BCM)
GPIO.setup(GPIO_PIN,GPIO.IN)

#カウンタ設定
count_a = 0 #動作検知カウント
count_b = 0 #動作非検知カウント

#フラグ設定
flag_a = 0 #出勤フラグ
flag_b = 0 #休憩フラグ

#勤怠記入
def write_csv(a,b):
    path = '/var/www/html/csv/Kintai/Kintai' + time.strftime("%Y%m", time.strptime(time.ctime())) + '.csv'
    is_file = os.path.isfile(path)

    #ファイルを新しく作る場合のみ改行を入れない
    if is_file:
        with open(path, 'a') as f:
            f.write("\n" + str(a)+ "," + str(b) )
    else:
        with open(path, 'a') as f:
            f.write(str(a)+ "," + str(b) )

#休憩記入
def write_csv2(a,b):
    path = '/var/www/html/csv/Kyukei/Kyukei' + time.strftime("%Y%m", time.strptime(time.ctime())) + '.csv'
    is_file = os.path.isfile(path)

    #ファイルを新しく作る場合のみ改行を入れない
    if is_file:
        with open(path, 'a') as f:
            f.write("\n" + str(a)+ "," + str(b) )
    else:
        with open(path, 'a') as f:
            f.write(str(a)+ "," + str(b) )

#メイン処理
if __name__ == '__main__':
    print('勤怠記録開始!')
    while True:
        if (GPIO.input(GPIO_PIN) == GPIO.HIGH) and count_a < 20: #動作検知時に開始時間を記録 if count_a == 0: now = time.strftime("%Y/%m/%d %H:%M", time.strptime(time.ctime())) now_h = time.strftime("%H", time.strptime(time.ctime())) #動作確認用(確認しないなら削除する) if count_a % 10 == 0 and count_a != 0: print(time.strftime("%Y/%m/%d %H:%M", time.strptime(time.ctime())) +" 反応あり!:"+ str(count_a)) #9時迄の(10秒間連続)感知は一回だけ出社扱い if count_a == 10 and flag_a == 0: if 9 >= int(now_h):
                    flag_a = 1
                    write_csv("出勤",now)
                    print("記入")

            #休憩フラグが立っている場合のみ仕事再開扱い
            if count_a == 10 and flag_b == 1:
                    flag_b = 0
                    write_csv2("仕事再開",now)
                    print("記入")

            time.sleep( 1 )
            count_a += 1
            count_b = 0

        elif (GPIO.input(GPIO_PIN) == GPIO.LOW) and count_b < 300:

            #動作非検知時に開始時間を記録
            if count_b == 0:
                now = time.strftime("%Y/%m/%d %H:%M", time.strptime(time.ctime()))
                now_h = time.strftime("%H", time.strptime(time.ctime()))

            #動作確認用(確認しないなら削除する)
            if count_b % 30 == 0 and count_b != 0:
                print(time.strftime("%Y/%m/%d %H:%M", time.strptime(time.ctime())) +" 反応なし:"+ str(count_b))

            if count_b == 240:
                #17時以降の(240秒間連続非感知)離席は退勤扱い
                if 17 <= int(now_h) and 19 >= int(now_h):
                    flag_a = 0
                    write_csv("退勤",now)
                    print("記入")

                #8-17時の(240秒間連続非感知)離席は休憩扱い
                elif 8 <= int(now_h) and 17 >= int(now_h) and flag_b == 0:
                    flag_b = 1
                    write_csv2("休憩開始",now)
                    print("記入")

            time.sleep( 1 )
            count_a = 0
            count_b += 1

関連リンク

  • その2|ブラウザー表示を作る
  • 当時のソース一式を保存しているGitHubリポジトリは現在非公開です。公開記事内のコードは当時の参考資料としてご覧ください。
